壓鑄模具的機構，包含模胚、模仁、滑塊。模仁和滑塊構成了產品型腔。模仁和滑塊配合的位置，就是鋁壓鑄件上合模線的痕跡。紅丹配模法可以更好的保證合模線痕跡更細微。
壓鑄模具模胚，是和壓鑄機配合的部分，支撐起整套壓鑄模具的外形、鎖定在壓鑄機上的卡位、合模定位的導柱導套、開合模的頂針及頂針板和拉桿等。以及壓鑄模具滑塊的鏟基卡位，導柱導套等。
壓鑄模具模胚要盡量配結實，盡可能保證模具的穩定性。
模仁是裝配在模胚中間的，材料比模胚的材料更耐高溫，疲勞強度更好。是用來直接盛放鋁液，形成鋁合金壓鑄件的型腔。湖南鋁壓鑄件的壓鑄模具，部分是本地生產制造的，部分是從外地制造購買來的。長沙鋁合金壓鑄件很多批量不大，因此對壓鑄模具的成本比較敏感。

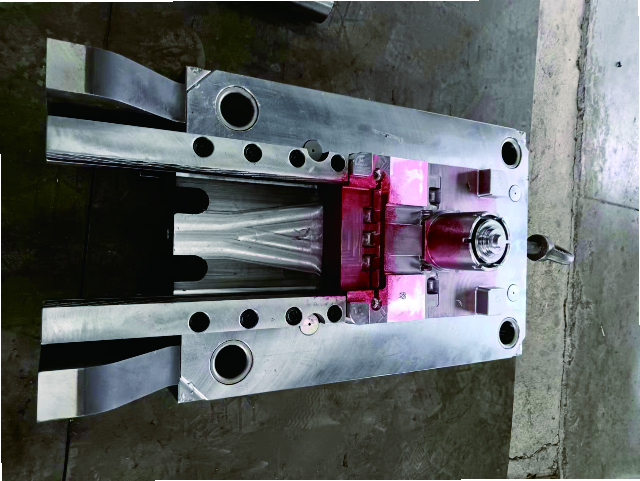

壓鑄模具的模仁、滑塊在加工后，還需要裝配在一起，并且要保證裝配后的間隙盡可能小。壓鑄模具制造師傅一般會采取在一面模具上涂上紅丹，然后用另外一面去合模，合上后，如果間隙小能夠接觸，紅丹就會染色到另外一片模仁或者滑塊。通過逐步修配，從而保證了壓鑄模具的分型線間隙小。從而保證了鋁壓鑄件外觀優秀。
興瑞精密采取CNC加工后的模仁和滑塊精度都比較高。配模的時候會比較順利。但是二十年經驗的模具大師傅，還是精益求精，配模的時候，紅丹不但要配上，紅丹顏色還要配均勻，這樣出來的壓鑄模具就更好。交付的鋁合金壓鑄件產品就更精致。
